압축기용 Inter Cooler & After Cooler 전문 제작 (Compressor Cooler)
압축기를 운용하다 보면 필수적으로 고려해야 할 요소 중 하나가 바로 냉각(Cooling)입니다. 압축 과정에서 발생하는 열을 효과적으로 제거하지 않으면 장비 효율 저하뿐만 아니라, 부품 수명 단축 및 고장의 원인이 될 수 있기 때문입니다.
이번 글에서는 압축기용 쿨러의 종류와 그중에서도 가장 널리 사용되는 Shell & Tube Type 쿨러에 대해 설명드리겠습니다.
광신기계공업(주) 기술영업부 김 재 훈 차장
jhoon7140@naver.com
공일공-사오공구-사팔이사

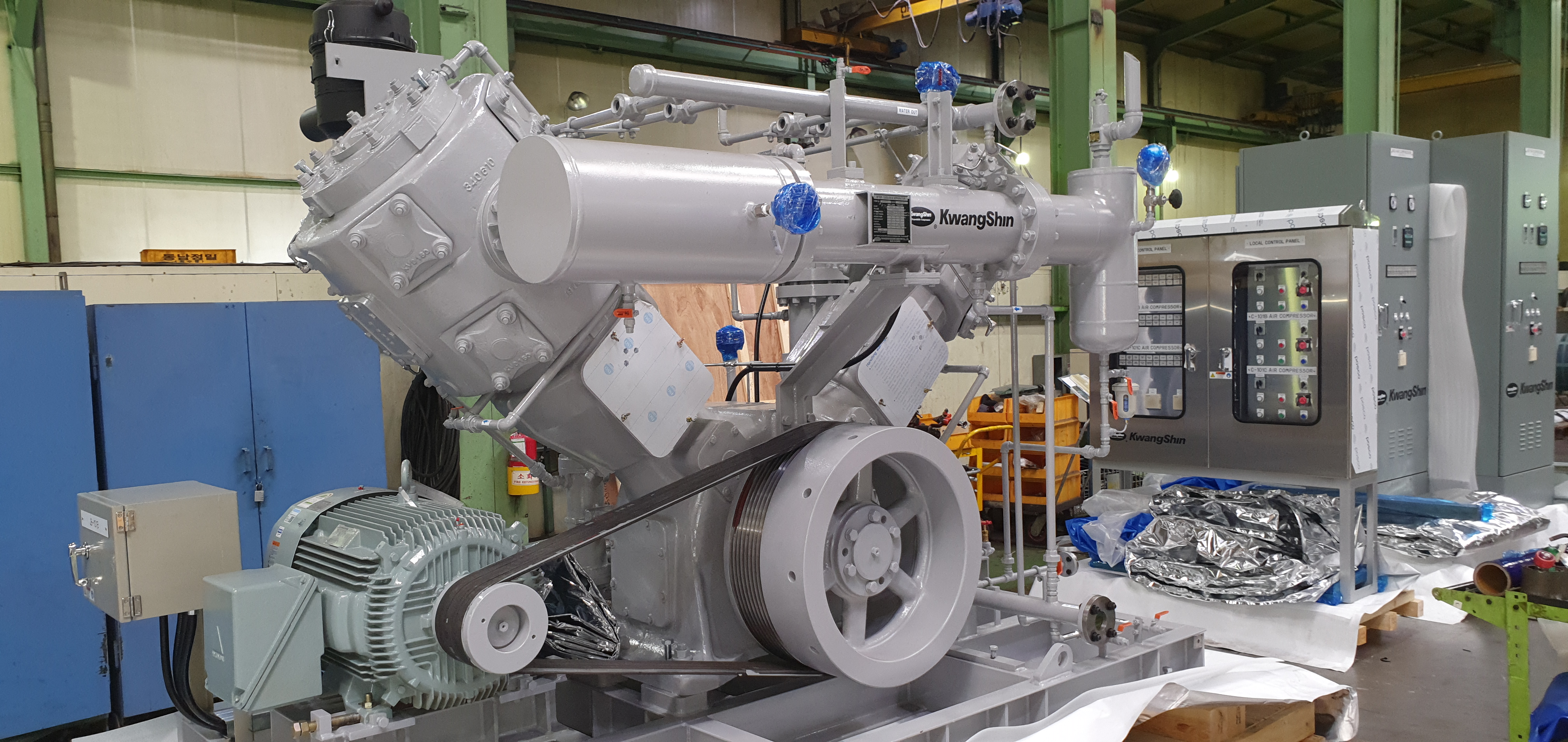

1. 압축기용 쿨러의 종류
압축기 시스템에서는 주로 다음과 같은 쿨러가 사용됩니다.

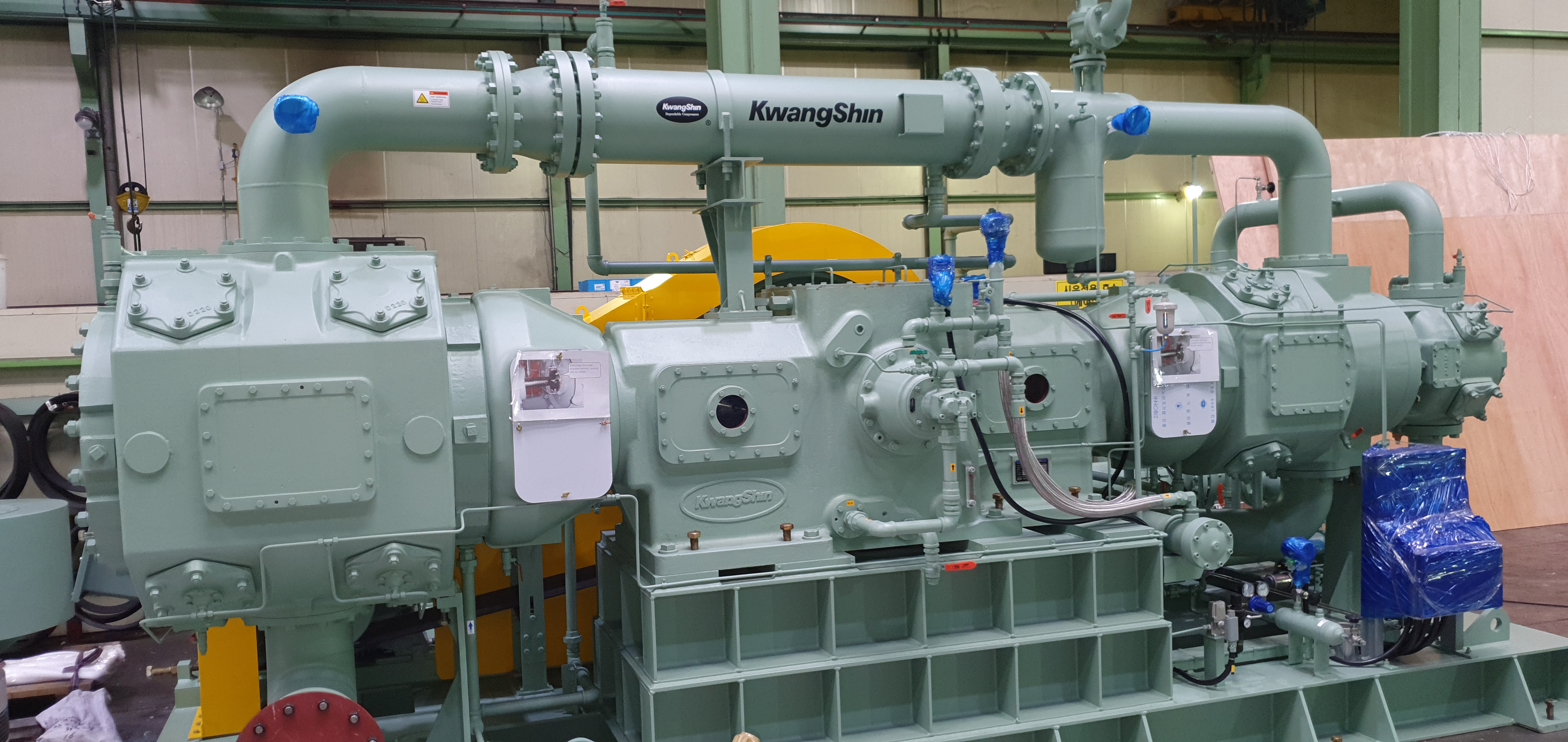

Inter Cooler (인터쿨러)
다단 압축기에서 1차 압축 후 발생한 고온의 공기를 다음 단계로 보내기 전에 냉각하는 장치입니다.
→ 압축 효율 향상 및 에너지 절감 효과

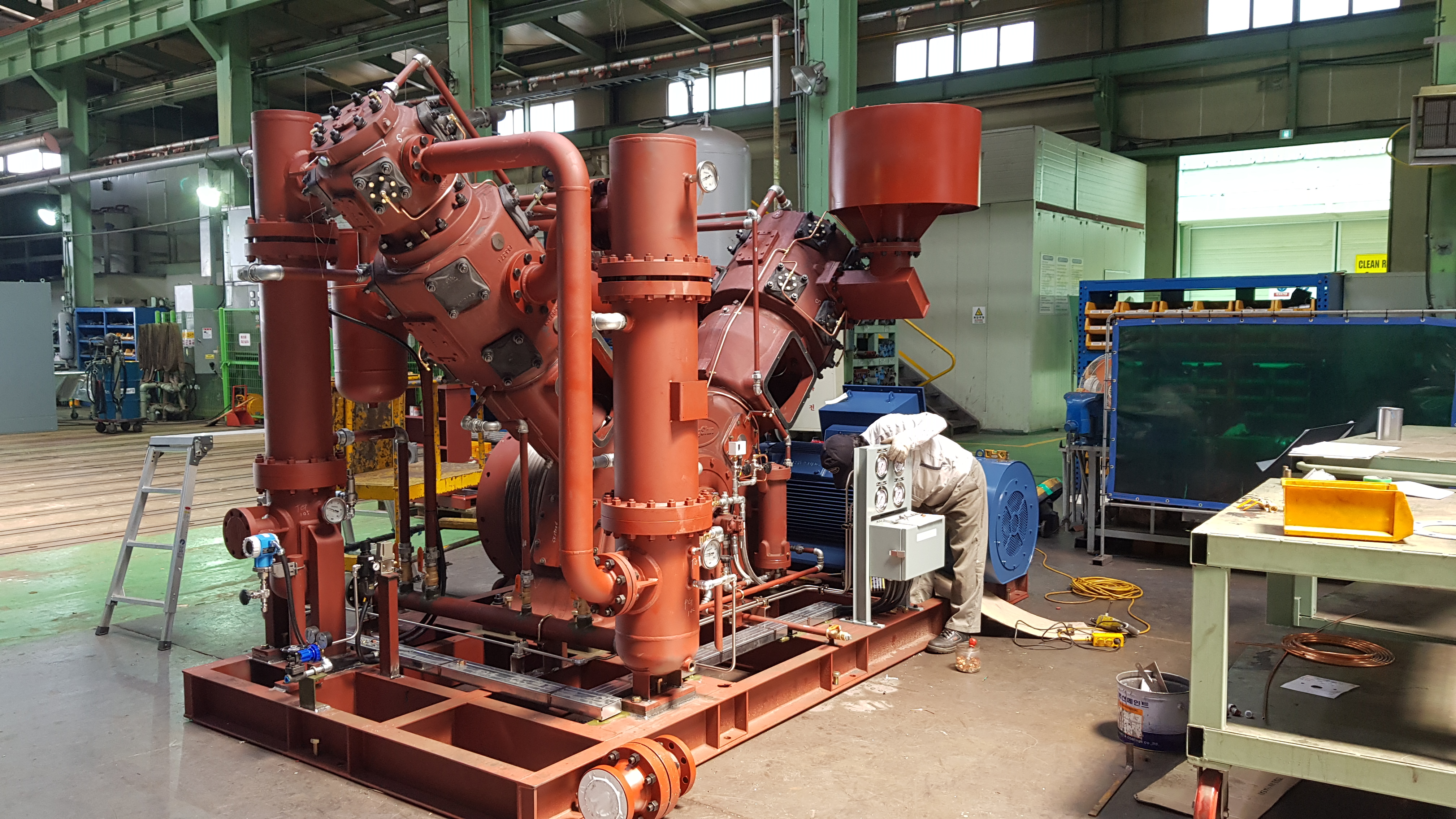

After Cooler (애프터쿨러)
최종 압축 후 토출되는 고온의 공기를 냉각하는 장치입니다.
→ 수분 제거 및 후단 장비 보호
이 외에도 공냉식(Air Cooled), 수냉식(Water Cooled) 등 다양한 방식이 존재하지만, 산업 현장에서는 안정성과 효율 측면에서 수랭식이 많이 적용됩니다.
2. Shell & Tube Type 쿨러
현재 산업 현장에서 가장 많이 적용되고 있는 타입은 Shell & Tube Type 쿨러입니다.
■ 기본 구조
Shell & Tube 쿨러는 크게 두 가지로 구성됩니다.

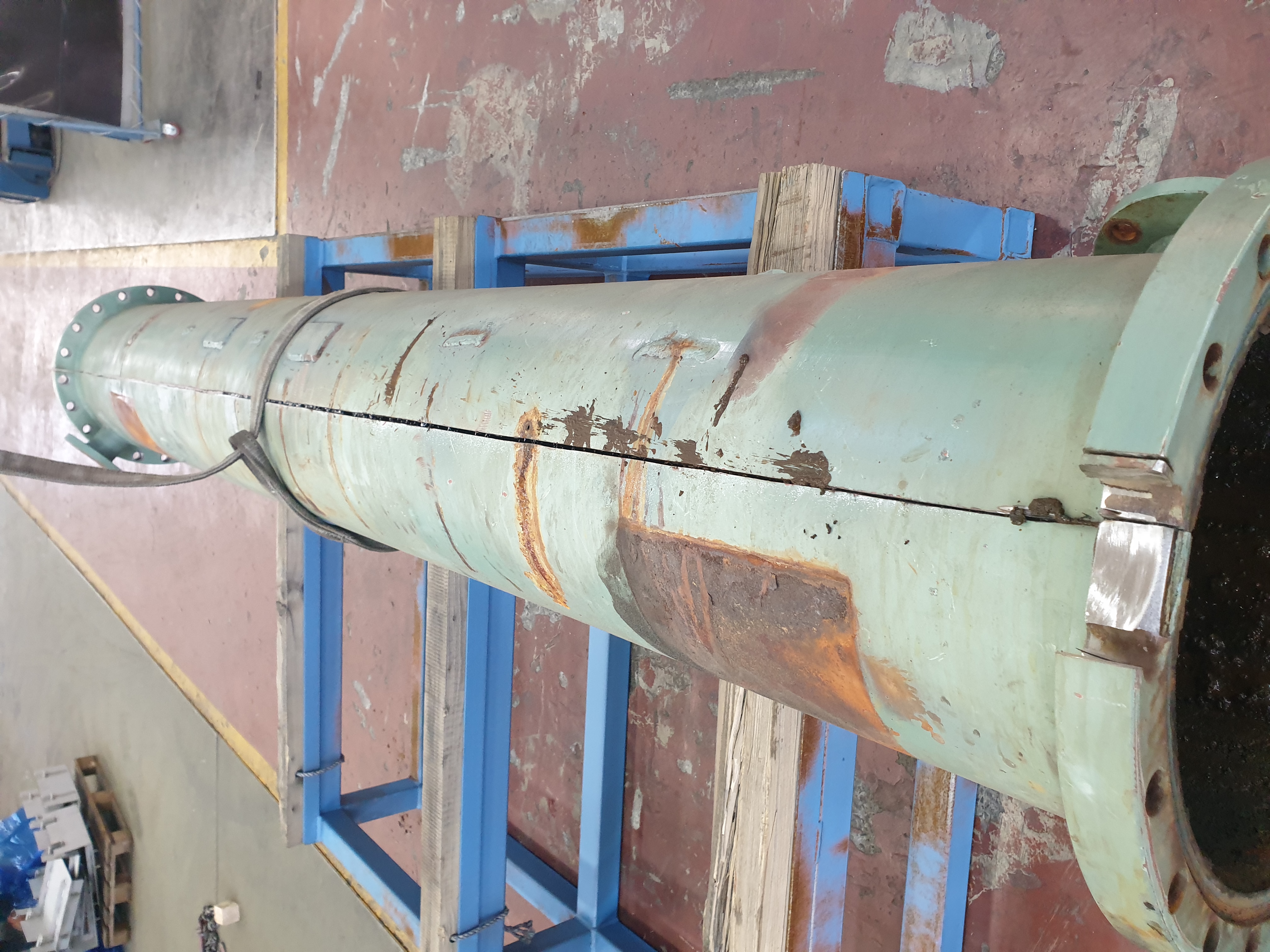

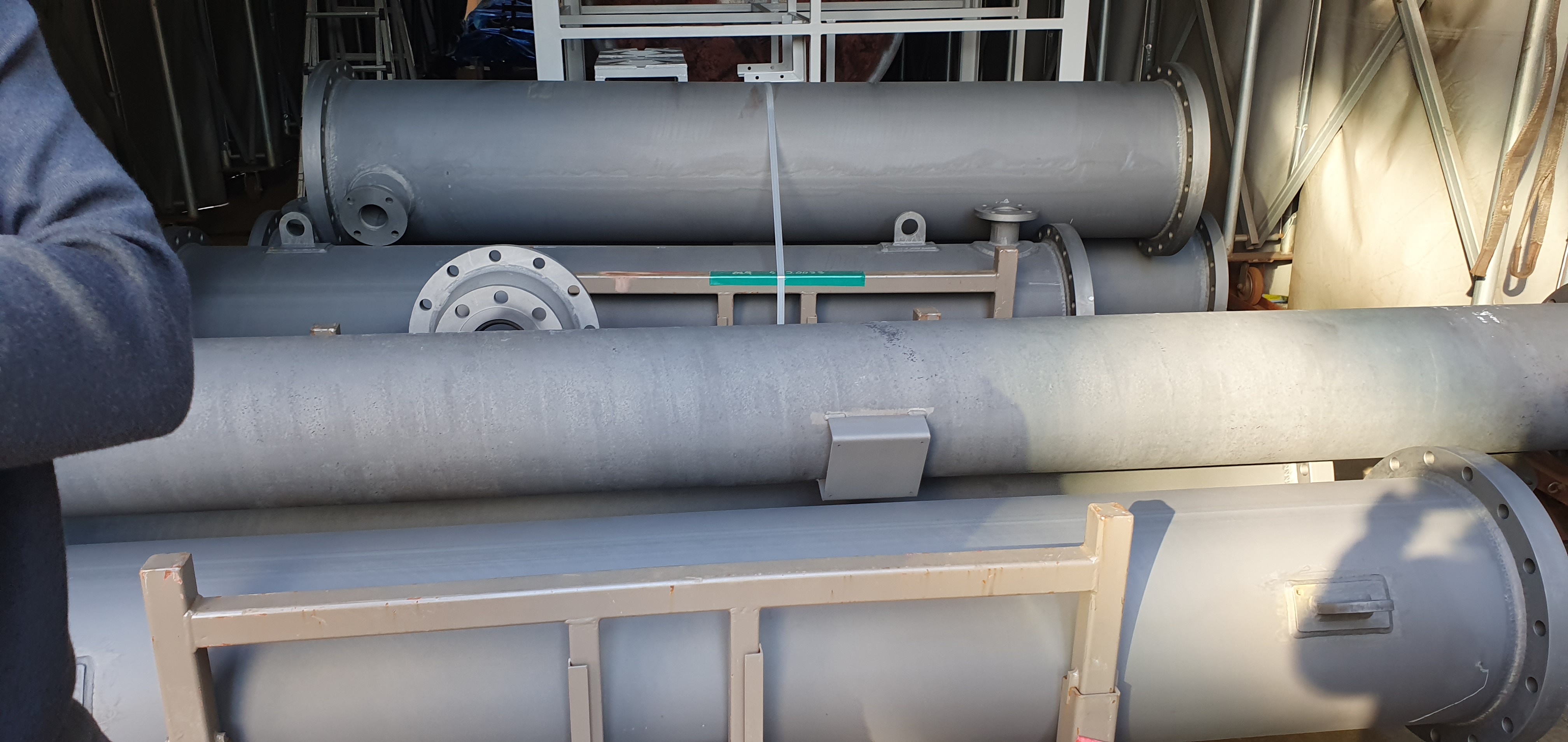

Shell (쉘) : 외부 압력 용기

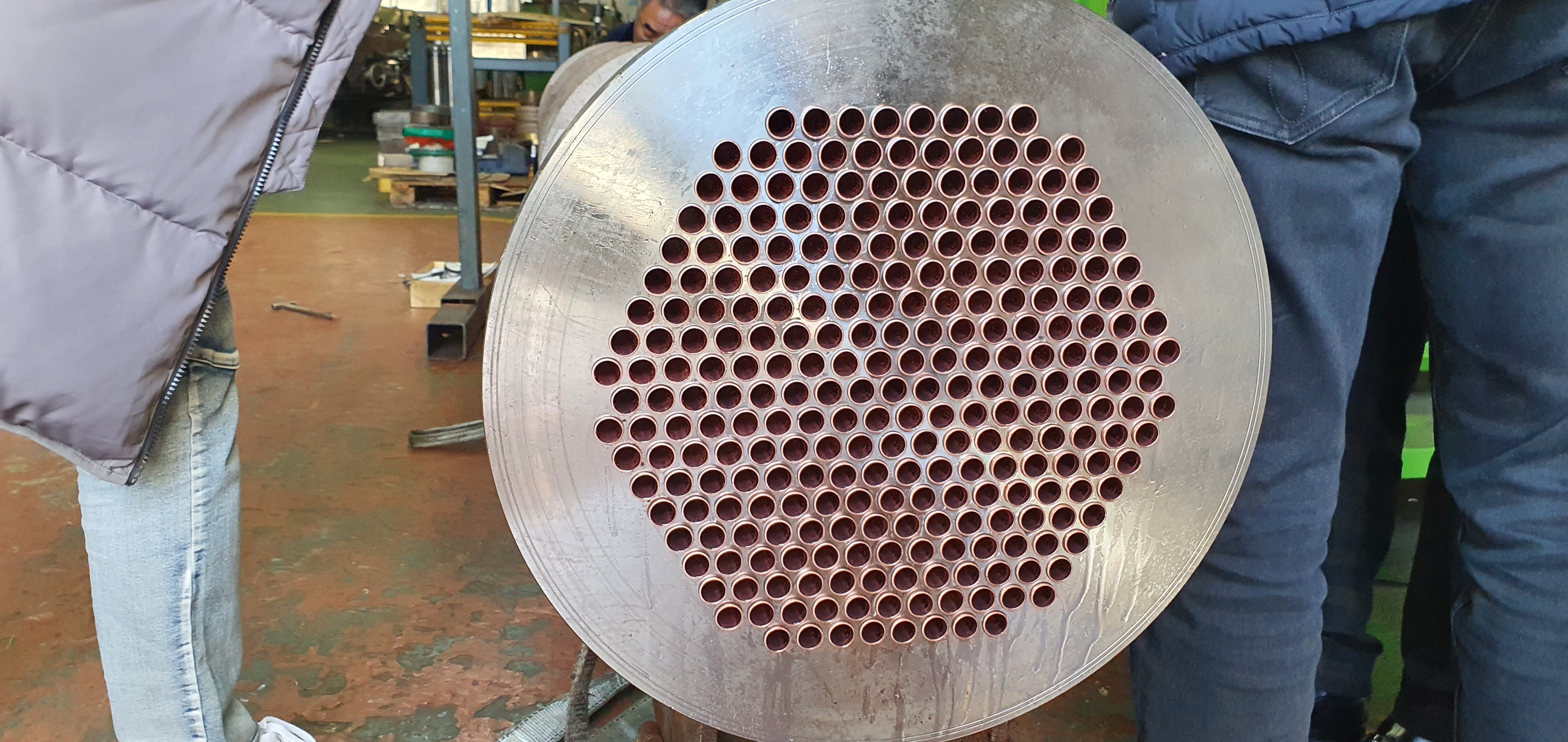

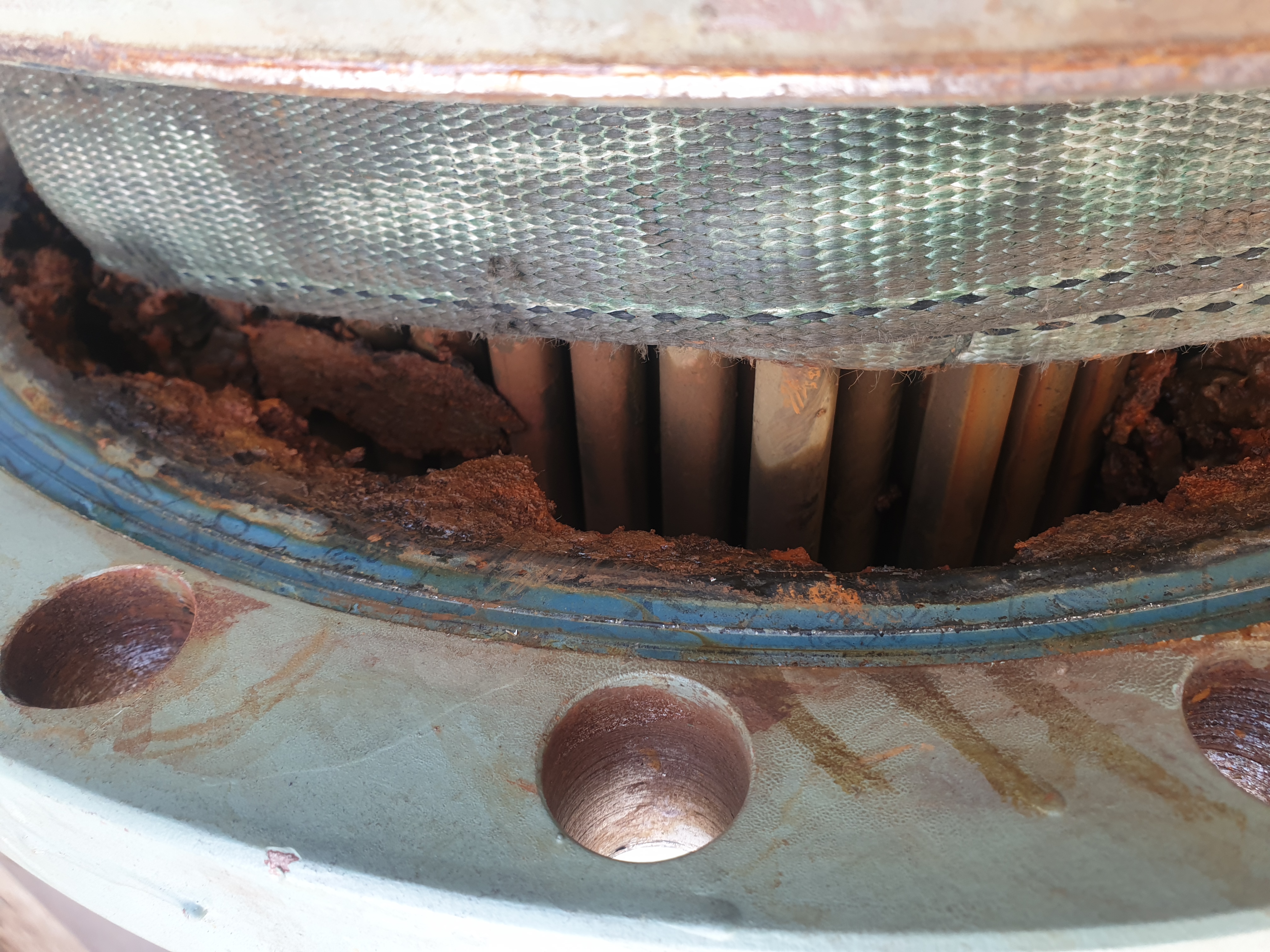

Tube Bundle (튜브 번들) : 열교환이 이루어지는 핵심 부위
이 구조는 높은 압력과 온도 조건에서도 안정적인 운전이 가능하도록 설계됩니다.

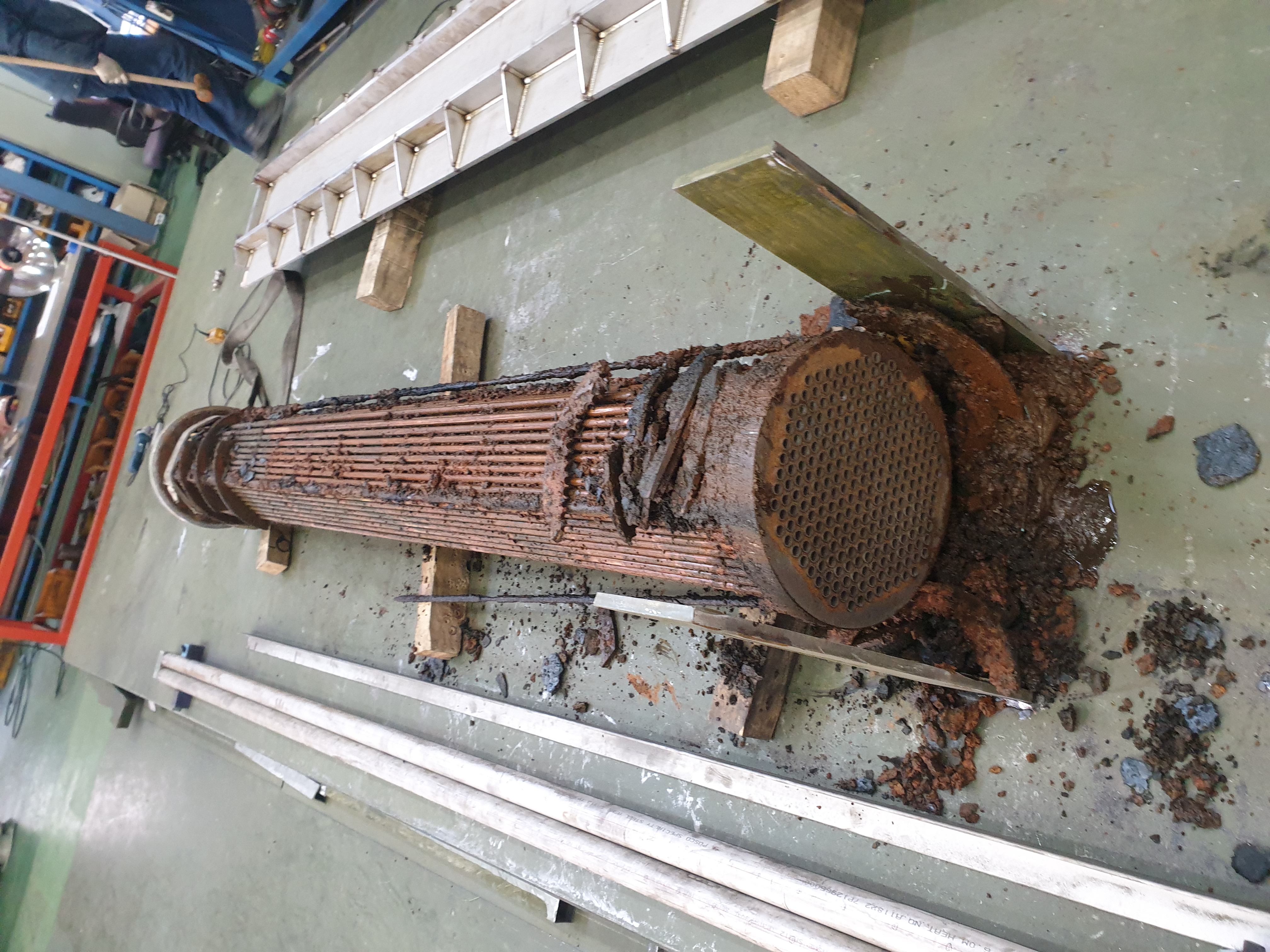

3. Tube Bundle 구조 및 특징
Tube Bundle 내부에는 냉각수의 흐름과 열교환 효율을 극대화하기 위한 구조가 적용됩니다.

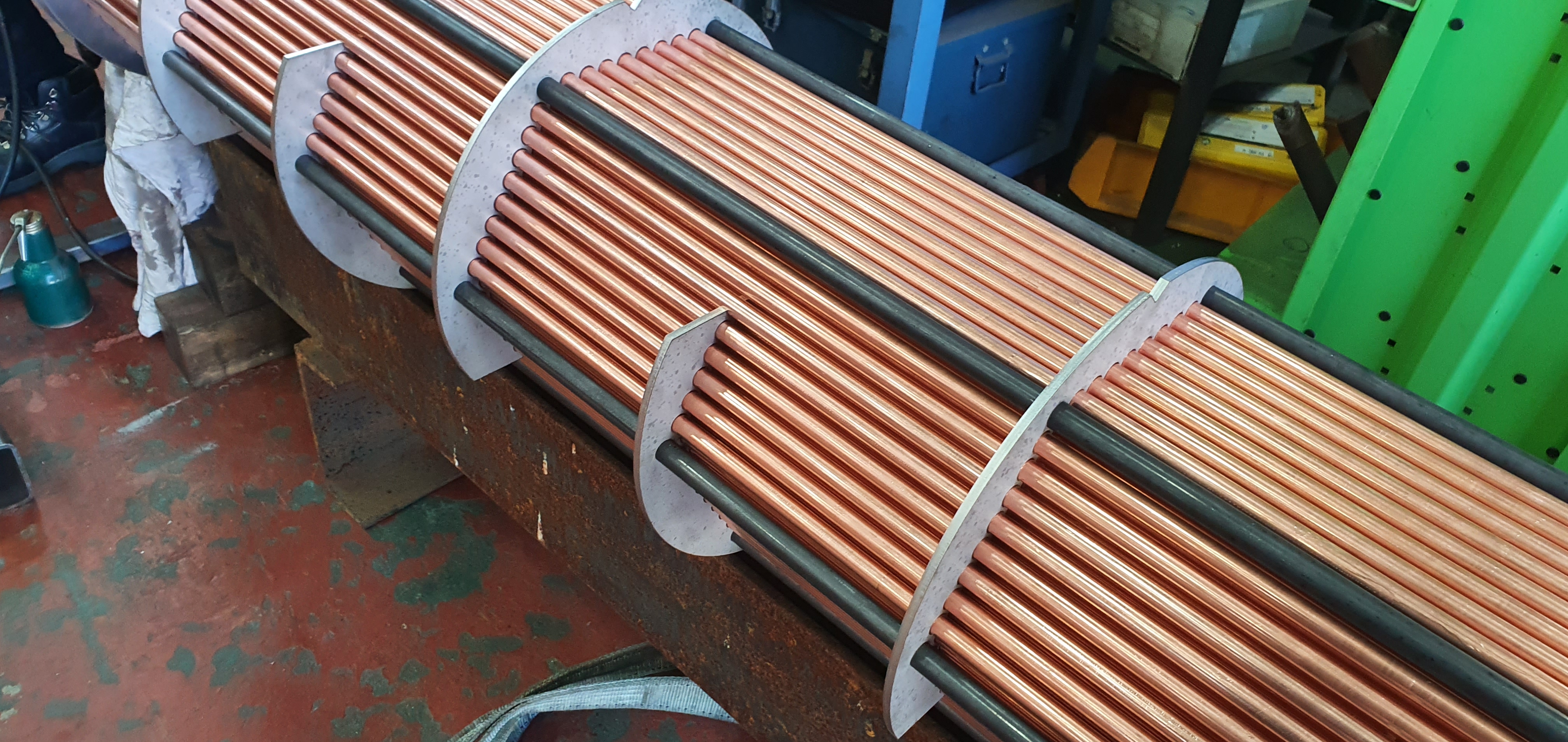

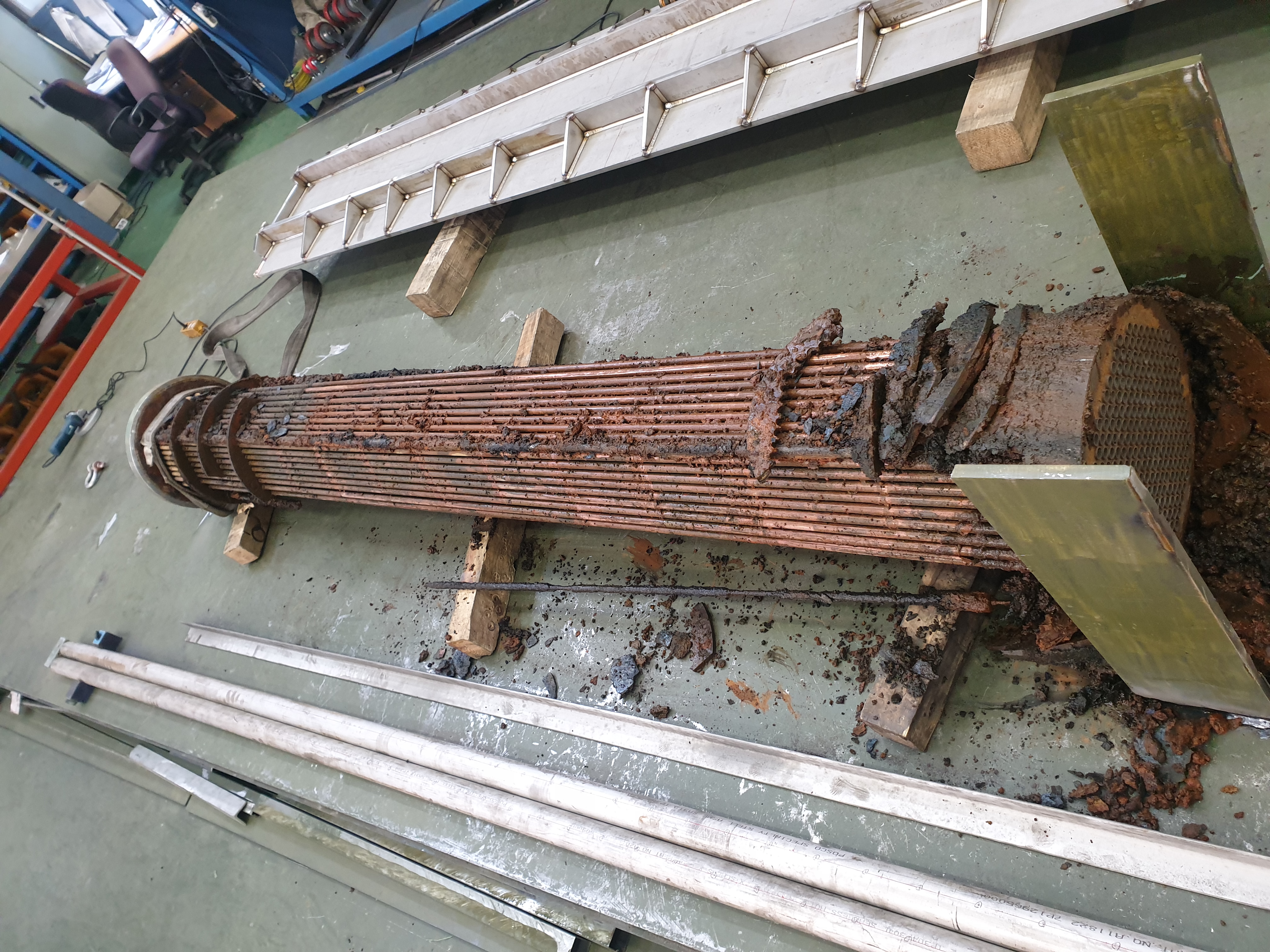

Baffle Plate (배플 플레이트) 적용
→ 냉각수가 직선으로 흐르지 않고
→ 지그재그(zig-zag) 형태로 흐르도록 유도
이 구조는 다음과 같은 효과를 제공합니다.
체류 시간 증가
난류 형성으로 열교환 효율 향상
배플의 수량 및 간격은 유량, 압력손실, 열교환 성능을 고려하여 설계됩니다.
4. 재질(Material)
일반적인 표준 사양은 다음과 같습니다.
Shell : Carbon Steel (압력용 배관재)
Tube : C1220T-1/2H (copper tube, 열전도율 우수)
하지만 사용 조건에 따라 다음과 같은 사양도 적용됩니다.
All Stainless Steel 제작 등
부식 환경 (해수, 화학 공정 등)
위생 조건 요구 시
장기 내구성 필요 시
5. 설계 및 검사 기준
압축기의 운전 압력 및 조건에 따라 쿨러의 설계 기준도 달라집니다.
압력 조건에 따른 재질 선정
두께 및 구조 설계 변경
필요 시 다음 검사 수행
KGS 검사 (한국가스안전공사)
압력용기 검사
비파괴 검사(PT 등)
수압검사
특히 고압 설비일수록 법적 검사 및 인증 요구사항이 중요합니다.
마무리
압축기용 쿨러는 단순한 부속 장치가 아니라, 설비의 효율과 수명을 좌우하는 핵심 요소입니다.
그중에서도 Shell & Tube Type 쿨러는 구조적 안정성과 높은 열교환 성능으로 인해 다양한 산업 분야에서 표준처럼 사용되고 있습니다.
효율의 극대화를 위한 Insert Pin Type Cooler (Inner tube insert,Tube Insert ,Turbulator, Inner Pin)도
제작되기도 합니다.
적절한 설계와 재질 선택, 그리고 운전 조건에 맞는 제작이 이루어질 때
최적의 성능과 긴 수명을 확보할 수 있습니다.
필요 시 현품 반출을 통한 맞춤 설계 및 제작 관련 문의도 언제든지 가능합니다.
